Мезонин на базе паллетных стеллажей
Реализован проект – Мезонин на базе паллетных стеллажей с проливным настилом на полочных ярусах (4 этажа)
- Конструкция металлическая, сборно-разборная.
- Реализована на несущих элементах фронтальных стеллажей.
- Рамы (вертикальные элементы) – Рама 8900*1050*89*1,5 оц, нагрузка до 13,5 т
- Ригели и траверсы (горизонтальные элементы) покрытие: полимерно-порошковое, цвет рыжий (RAL 2004), перекрытия пола - балка профиля "восьмерка" 150 мм, основные полочные ярусы профиль Z.
- Крепление к полу: клиновой анкер 10х95.
- 4 этажа, размеры: /2,4/2,3/2,3/2,0 м
- Настил пешеходной зоны толщиной 2.0 мм
- Нагрузка на 1 м2 настила (пешеходная зона): до 700 кг
- Стояла задача: максимально реализовать доступное пространство для полочного хранения, использовать только проливной настил для пожарной безопасности
- Нагрузка на ярус паллетного хранения: паллетное хранение не требовалось, только полочное (обработка руками, нагрузка на ярус до 300 кг)
- Нагрузка на ярус полочного хранения: размеры 2700/3600, нагрузка до 300 кг, проливной настил
- Цена проекта: 8000 р/м2

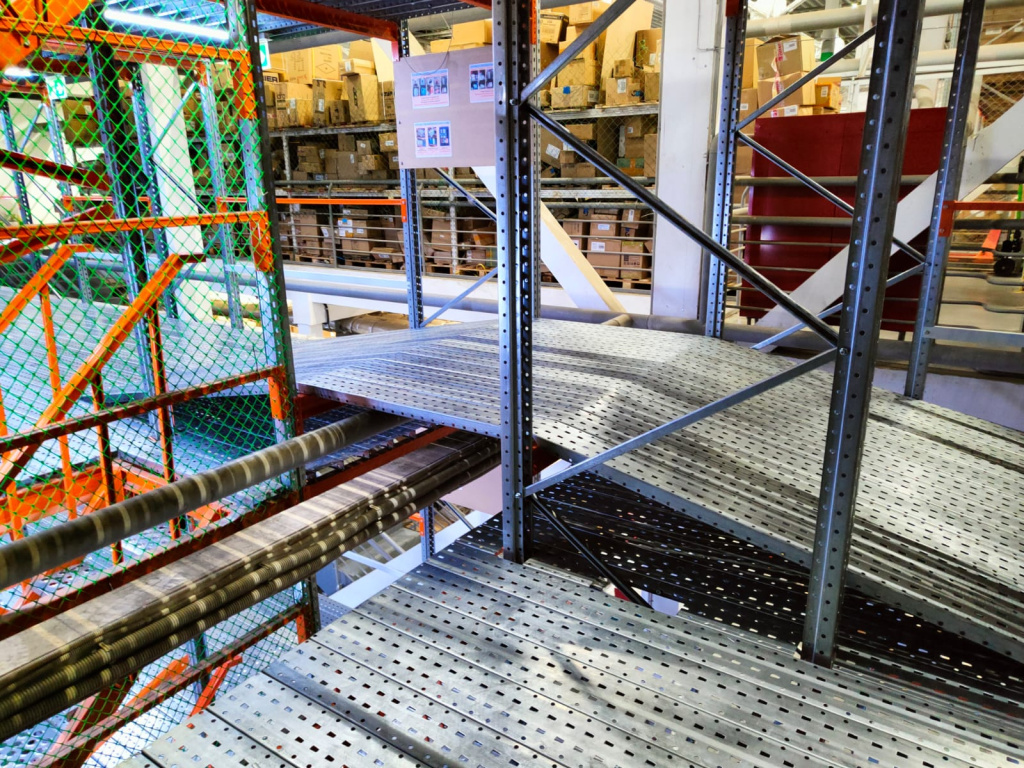

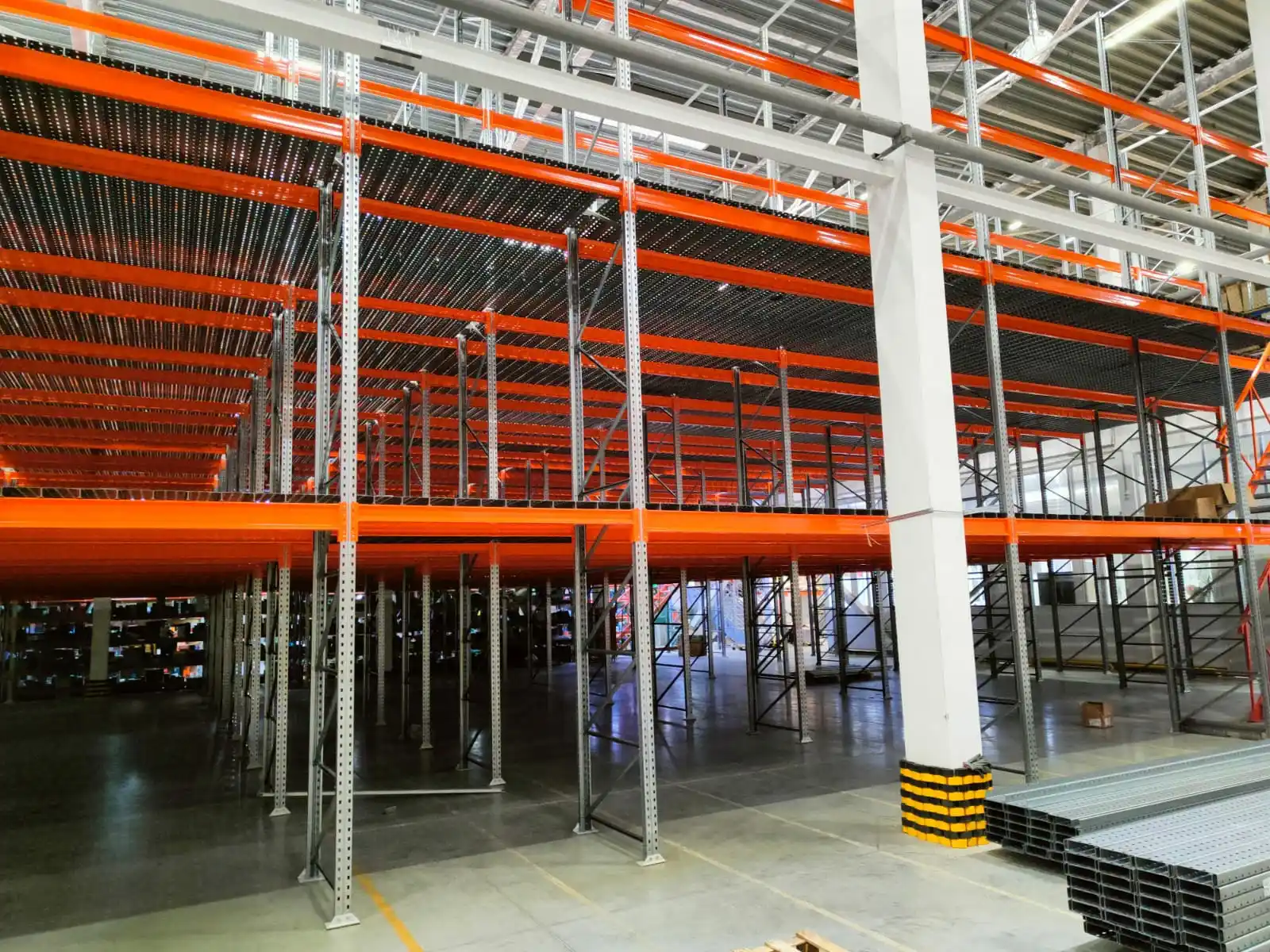

На фото итоговый вариант решения:
.jpeg "mezonin-na-baze-palletnyh-stellazhej (1).jpeg")

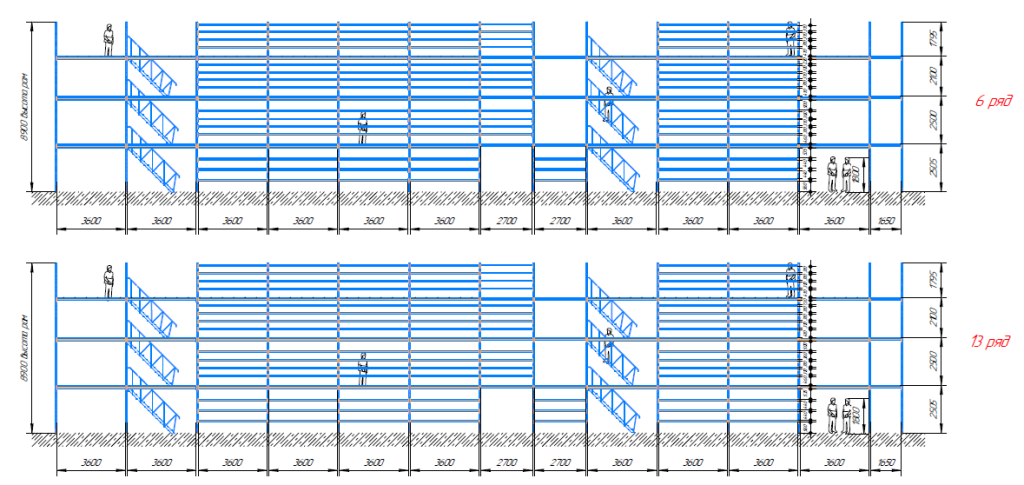

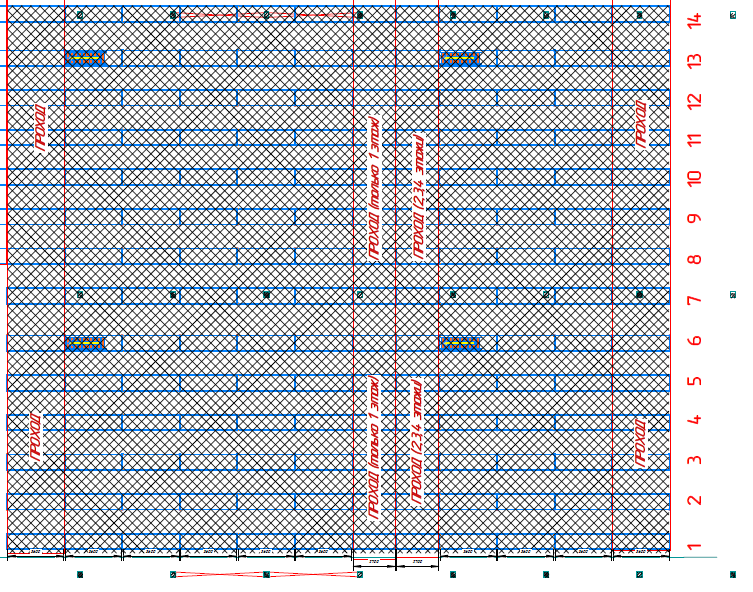

Ниже представлены схемы проекта:
Нужно организовать подобный проект?
Звоните 8-800-505-89-61
Ваш ждет оперативный расчет и персональная скидка.
|
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.
|
Заказать проект
|
Фотогалерея
7
фото —

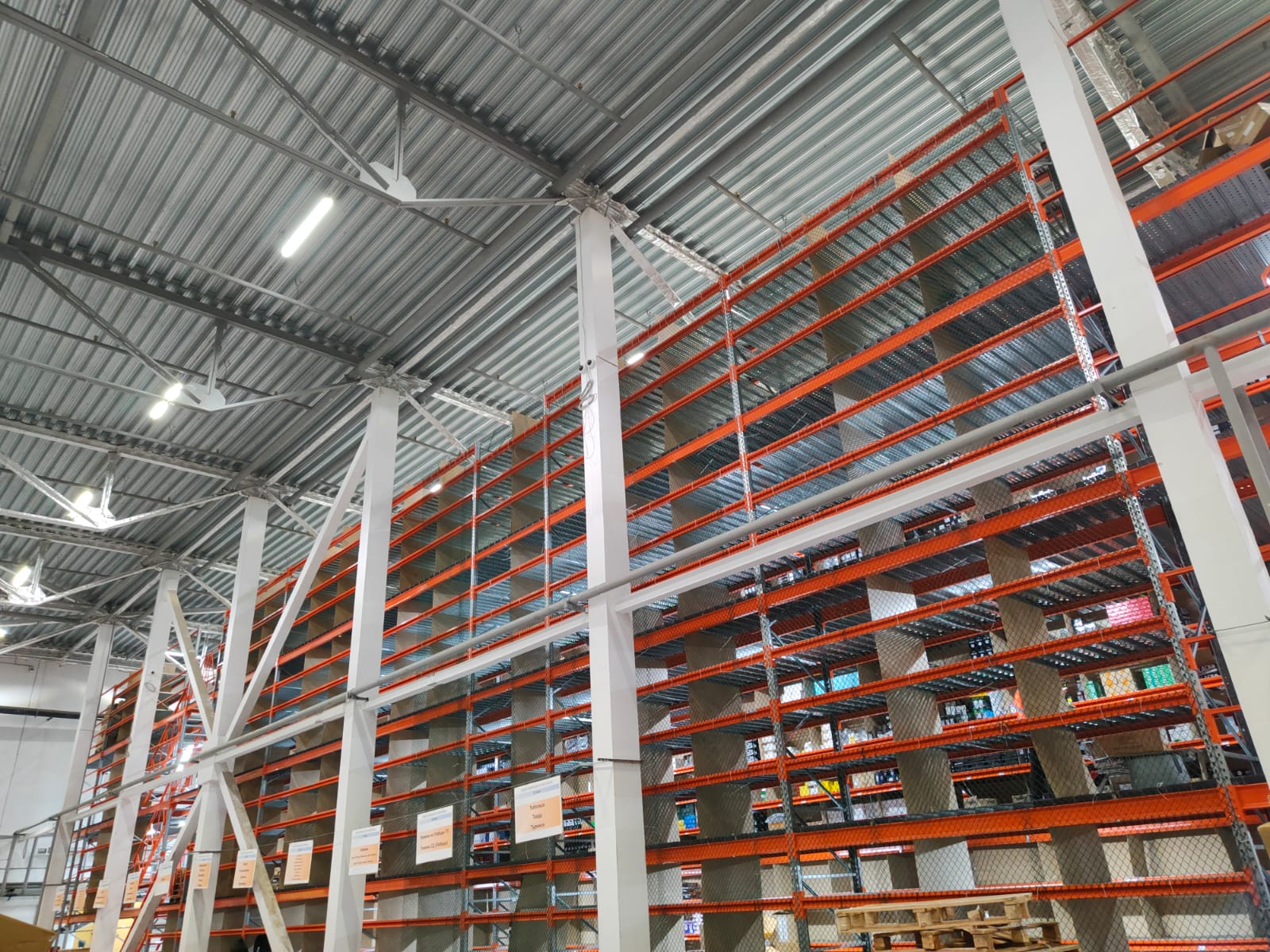

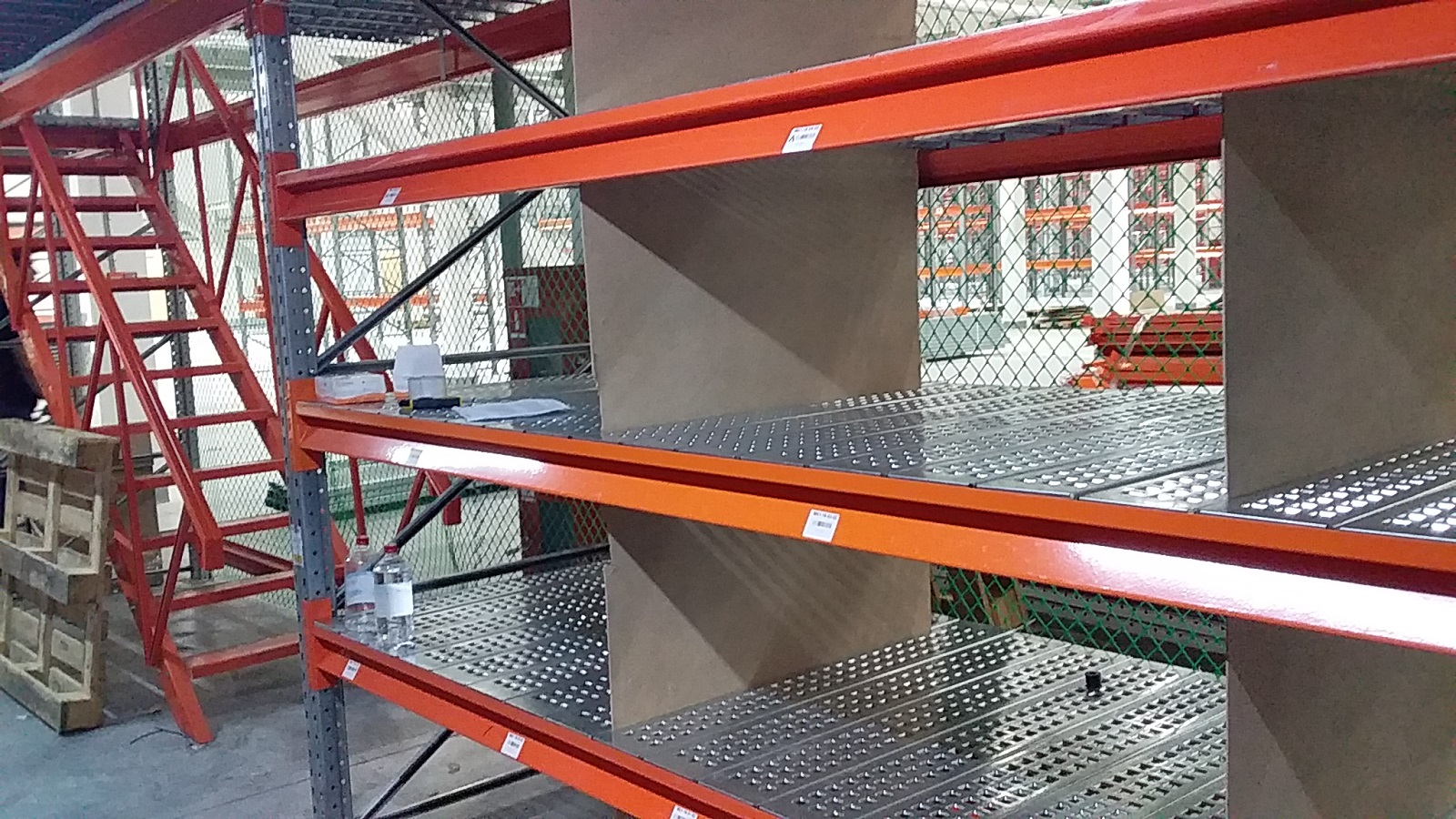

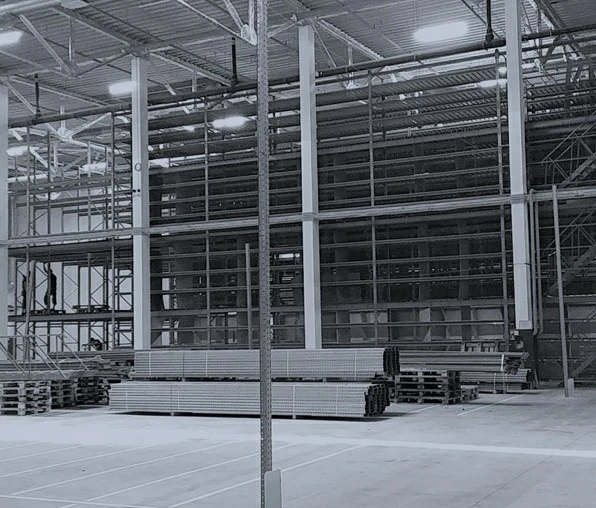

.jpg "Мезонин на базе паллетных стеллажей")
